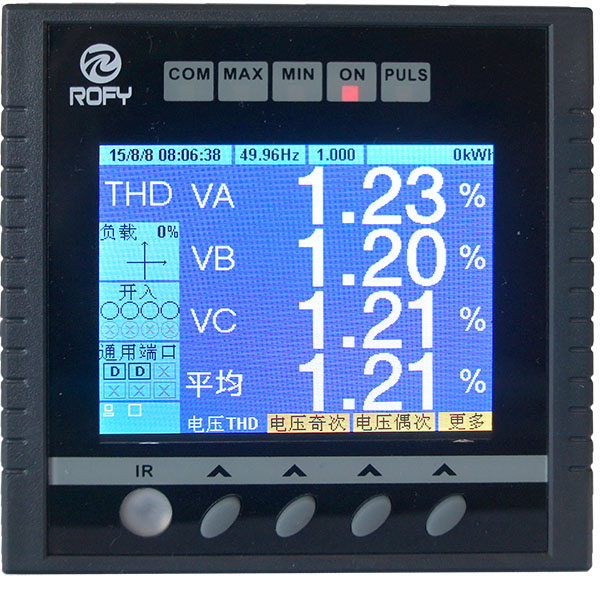

ROFY699系列是ROFY公司推出的新一代高端智能电能质量分析仪表，除满足常用的实时电量测量功能外，还可以测量相序相角、频率，骤升、瞬变、中断、最大需量、高达64次的谐波、闪变、不平衡等功能，采用高分辨率彩色点阵式液晶显示，具有数据记录，波形捕捉，以及人性化的巡检助手功能。

性能特点 | FEATURES

电源

输入: 85一265V  AC/DC ,50/60Hz

功耗:

通讯

类型:RS485

通讯协议:Modbus    可选Profibus-DP/Ethernet

输入输出

*可选配置4DI,2DO8DI,6DO

显示

*3.2寸TFT真彩色。支持中文及多国语言

*320 x 240, 3.2寸屏幕，显示更多信息

*直接显示存储的数据，无需接入计算机

*直接显示电压、电流波形，直观、方便

测量功能

*电压V1, V2, V3, V12, V23,V31

*电流I1,I2,I3

*有功功率P1, P2, P3, Psum

*无功功率Q1. Q2, Q3, Qsum

*视在功率S1. S2. S3, Ssum

*频率F

*功率因数PF1. PF2. PF3. PF

*有功电度Ep_imp, Ep_exp, Ep_total，Ep_net

*无功电度Eq_imp, Eq_exp, Eq_total，Eq_net

*需量和最大需量

提供电流和功率的实时需量和最大需量功能

*最大值和最小值

实时统计有关参数（电压、电流、功率、功率因数、不平衡度、THD）的最值记录，并记录发生时刻。最值清零可以在界面上直接操作。

*越限报警

可以选择某参数作为监测对象，对其设定高低限和时间限值，当参数越过限值，且持续时间超过时间限值后，事件报警将被启动，该事件被记录存储。越限报警可以与数字输出（DO）或继电器输出口关联，作为越限事件的报警信号输出，发出声光报警信号。越限报警也可以触发对实时波形捕捉记录。

*谐波分析

可实时监测电压和电流2-63次谐波，并提供总谐波，分次谐波，奇次谐波，偶次谐波等，电话干扰系数，电流K系数，波峰系数等全面的电能质量参数，分次谐波在界面上可以数值显示及频谱柱状图显示，仪器级的信息呈现。

*波形显示及录波

可以实时显示电压电流波形，并根据设定条件存储波形，最多可以存储10条。

外观尺寸接线图（mm）

典型接线图
